Делаем подсветку стиле «Ambilight» на телевизоре.
Итак, входные данные: телевизор подключён к компьютеру длинным HDMI кабелем и используется для просмотра фильмов. ТВ-каналы не подключены и не нужны. Данная конфигурация идеальна для наиболее простой реализации, а именно Adalight + Ambibox.

Сначала нужна светодиодная лента, я так подумал и решил брать на 12в, чтобы ток был меньше, и нагрузка на провода тоже меньше.
Заказал «WS2811 Светодиодные полосы 5 м IC Vedio шоу индивидуально адресуемых IP30 водонепроницаемый IP67 5050 RGB SMD 30 48 60 LED /m 3 варианта быстро VU» в варианте 30 штук на метр с aliexpress. Для питания этого безобразия «12V5A DC 12 В 5A AC 110-240 В» оттуда же. Стоит примерно 1300р в сумме.

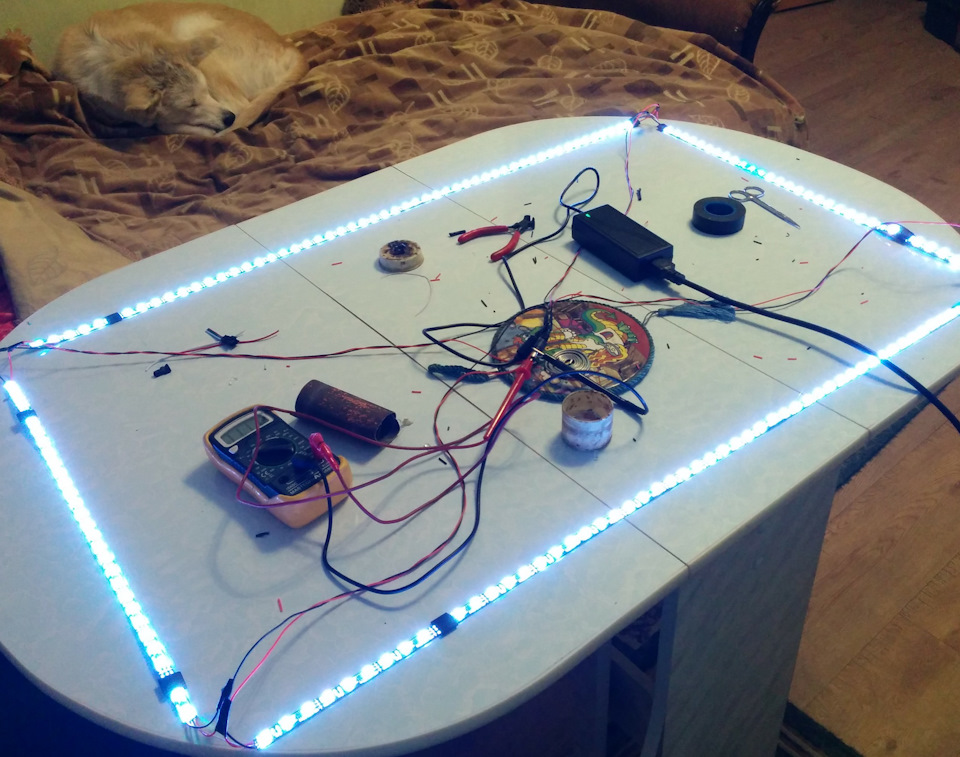

Задумка такая — соединить 4 сегмента ленты. При соединении важно учитывать «направление» — отмечено стрелкой на ленте. Я соединил в круг провода +12v и GND, и каждый угол подсоединил к источнику питания — так будет ток, протекающий через ленту, ниже, и вероятность перегрева и порчи дорожек на ленте меньше. Провод сигнальный подпаивается к «началу» ленты и далее идёт последовательно по всем сегментам, последний сегмент с первым не соединять! Сигнальный провод втыкается в ардуину. Лучше припаять, но я просто залудил и воткнул в панельку, сидит плотно.

Ардуина питается от того же источника, 12в это нормально. По факту там не 12в на самом деле, БП не очень — где-то 11.5в с небольшой нагрузкой.

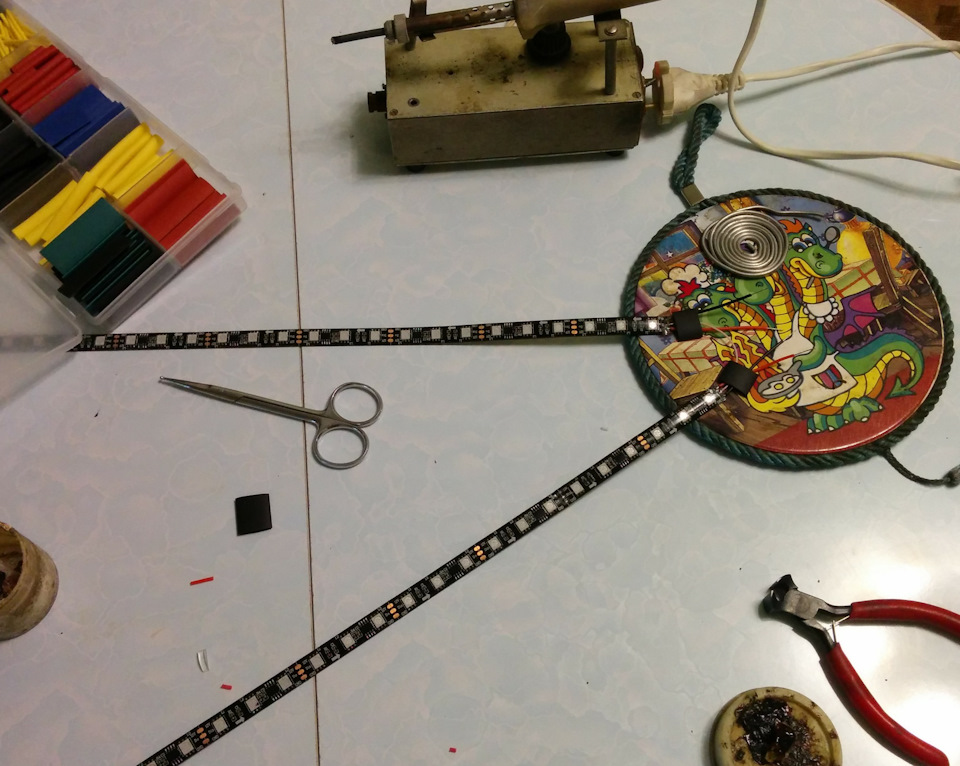

Места пайки замазал термоклеем и сверху посадил кусочки термоусадки.

Всё это клеится на телевизор, пока что поклеил ленту её собственной клеевой поверхностью, может и не будет отваливаться. Посмотрим.

Далее нужна ардуина, логично было бы взять nano, но у меня валялся клон uno сразу в корпусе, его и поставил — какая разница-то… Приклеил на 2-сторонний скотч.

Ещё нужен качественный 5-метровый usb кабель, у меня такой совершенно случайно валялся уже много лет. Все провода дополнительно приделываются пластиковыми хомутами, кое-где фиксируются армированным скотчем, чтобы не болтались.

В процессе отладки выяснился нюанс, о котором никто не удосужился написать ранее в статьях. Если брать ленту, в которой контроллеры будут встроены прямо в светодиоды, то каждый диод будет адресуем. А если взять ленту как у меня, то адресуются только кусками по 5 см! Три диода с точки зрения софта — это один! Потратил часа полтора наверное, пока понял, в чём подвох. В итоге получилось не 168 «диодов», а 56, после указания верного количества всё заработало.

Ещё эта лента работает не в RGB режиме, а RBG. Удалось подобрать опытным путём — в ambibox есть режим «заливки цветом».

Используемый софт:
Для ардуины вот это www.adafruit.com/product/461
И на компе вот это www.ambibox.ru/en/index.php/Main_Page
Весь софт бесплатный, кроме playclaw в составе ambibox, но его можно и не ставить.

Вот первый запуск, когда оно таки заработало как надо:

Осталось сделать:
1) Подкрутить настройки в ambibox — уменьшить яркость, чуть пригасить зелёный и синий.
2) Проложить кабели нормально.

В целом результатом доволен, получил интересный опыт, при этом ничего сложного делать не надо.
